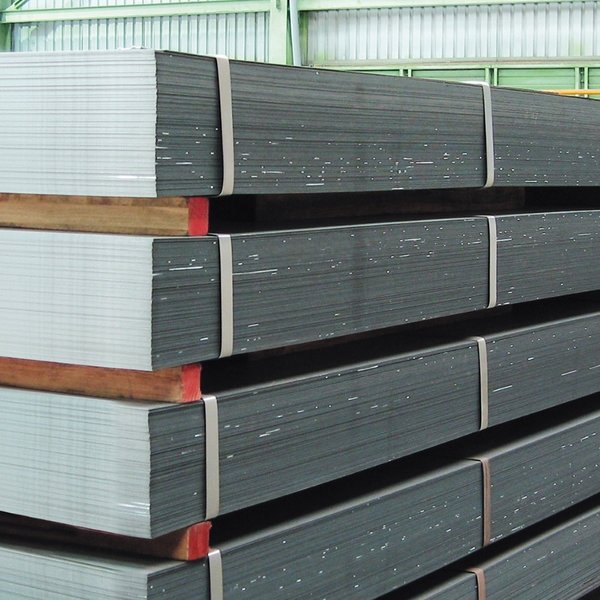

Холоднокатаный стальной лист

Вид листового металлопроката, получаемый методом холодной прокатки, то есть без разогрева металла. В качестве заготовки используют горячекатаные листы.  Для данного проката берут обычную углеродистую сталь, высокоуглеродистую (Ст08пс, Ст08кп, Ст10кп, Ст10пс, Ст15пс, Ст15кп, Ст20пс, Ст20кп, Ст25, Ст30, Ст35, Ст40, Ст45) и низколегированную, типа 20Х, 40Х, 09Г2С.

Производство холоднокатаного листа регламентируется рядом ГОСТ (о которых ниже), но в любом случае должны быть выдержаны следующие параметры:

  • химический состав стали;
  • геометрические размеры – толщина, длина, ширина, а также их отклонения от номинала (в ряде случаев, где вес изделия играет большую роль, это важно);
  • вид кромки.

Преимущество холоднокатаного листа

Имеет смысл сравнить холоднокатаный и горячекатаный лист, чтобы понять в чем между ними разница.

Цена

Горячекатаный лист при одинаковых геометрических параметрах дешевле. Это объясняется тем, что он является заготовкой для холоднокатаного листа – его вначале обрабатывают в специальном растворе, чтобы снять окалину, а затем на холодную прокатывают в нужный размер.

Прочностные характеристики

У холоднокатаного листа они выше, так как он проходит дополнительное обжатие.

Точность геометрических размеров

У холоднокатаного листа она выше.

Плоскостность

При остывании горячекатаный лист начинает коробить от термических напряжений. С холоднокатаным листом такого не происходит. Поэтому плоскостность у него лучше.

Минимальная толщина

Очень важный показатель для отраслей, где вес играет большую роль.  Холоднокатаный лист можно изготовить до толщины 0,35 мм против 0,4 мм у горячекатаного листа.  На практике горячекатаные листы тоньше 1,8 мм используют редко. Слишком сложно получить удовлетворительную плоскостность поверхности при меньших толщинах. Для холоднокатаного варианта практическая область применения начинается с 0,5 мм.

Коррозионная стойкость – у горячекатаного варианта она выше. Но если учесть, что листы редко где применяют без дополнительной защиты (хотя бы с помощью окраски), такое преимущество вряд ли можно считать существенным.

Виды холоднокатаного листа

Помимо классификации по марке стали холоднокатаные листы можрно разделить по следующим признакам:

  1. По точности. Причем ГОСТ 19904-90 регламентирует точность отдельно по трем геометрическим размерам:

А. Толщине:

  • нормальная (БТ);
  • повышенная (АТ)
  • высокая (ВТ).

Б. Длине:

  • нормальная (БД);
  • повышенная (АД)
  • высокая (ВД).

В. Ширине:

  • нормальная (БШ);
  • повышенная (АШ)
  • высокая (ВШ).



  1. По плоскостности. Аналогично, как у горячекатаного листа существуют 4 класса плоскостности:
  • нормальной (ПН);
  • улучшенной (ПУ);
  • высокой (ПВ);
  • особо высокой (ПО).



  1. По виду кромки:
  • с обрезной (О);
  • с необрезной (НО).



Область применения холоднокатаного листа

  1. Строительство – кровельные, облицовочные работы, создание ограждений, опалубки. Следует сказать, что в силу более высокой цены, чем  у горячекатаного листа, холоднокатаный лист в этой сфере применяется значительно реже.
  2. Машиностроение – создание различных штампованных деталей для автомобиле- и судостроения.
  3. Электротехническая промышленность – создание деталей для электротехнических агрегатов.
  4. Холоднокатаный лист используется, как заготовка для создания профнастила, других профилей.

Используемые стандарты для холоднокатаного листа

  • ГОСТ 19904-90 – сортамент холоднокатаного листа.
  • ГОСТ 9045-93– требования к холоднокатаному листу, используемого для штамповки;
  • ГОСТ 16523-97 – тонколистовой прокат из обычной и высококачественной стали;
  • ГОСТ 21427-83 – стандарт для холоднокатаной изотропной электротехнической стали.

Типоразмеры холоднокатаного листа

Холоднокатаный лист выпускается в листах и рулонах толщиной 0,35 – 5 мм, шириной 500-2350 мм и длиной 1000 – 6000 мм. Длина листа в рулоне не регламентируется.

Подробно возможные размеры холоднокатаного листа представлены в таблице ниже.

Наименование размера

Ряд размеров

Толщина, мм

0,35; 0,4; 0,45; 0,5; 0,55; 0,6; 0,65; 0,7; 0,75; 0,8; 0,9; 1; 1,1; 1,2; 1,3; 1,4; 1,5; 1,6; 1,7; 1,8; 2; 2.2; 2,5; 2,8; 3; 3,2; 3,5; 3,8; 3,9; 4; 4,2; 4,5; 4,8; 5

Длина, мм

1000; 1100; 1200; 1300; 1400; 1500; 2000; 2200; 2500; 2800; 3000; 3500; 4000; 4200; 4500; 4750; 5000; 5500; 6000

Ширина, мм

500; 550; 600; 650; 700; 750; 800; 900; 950; 1000; 1100; 1200; 1250; 1400; 1450; 1500; 1600; 1700; 1800; 1900; 2000; 2100; 2200; 2300; 2350

В соответствии с ГОСТ 16523-97 холоднокатаный лист обозначается с указанием толщины, ширины и длины листа (если лист не в рулоне), точности всех этих размеров, класса плоскостности, вида кромки, группы прочности,  качество отделки поверхности.

Пример:

Лист х/к

ТО есть перед нами холоднокатаный лист толщиной 2 мм, шириной 1500 мм и длиной 2000 мм. По толщине о имеет высокую точность, по ширине повышенную и по длине нормальную. Кромка листа необрезная, группа точности 270 В (временное сопротивление 270-410 кг/мм2), 6 категория, высокая отделка поверхности (ІІ).



Наименование Размер Длина Вес 1 шт/кг
Лист холоднокатанный, ГОСТ 16523 0.5 1000x2000 7,85
Лист холоднокатанный, ГОСТ 16523 0.5 1250X2500 12.3
Лист холоднокатанный, ГОСТ 16523 0.7 1250X2500 17.2
Лист холоднокатанный, ГОСТ 16523 0.8 1250X2500 21
Лист холоднокатанный, ГОСТ 16523 1.0 1250X2500 25.3
Лист холоднокатанный, ГОСТ 16523 1.2 1250X2500 31
Лист холоднокатанный, ГОСТ 16523 1.5 1250X2500 38
Лист холоднокатанный, ГОСТ 16523 1.5 1000x2000 25
