Квадрат стальной
Квадрат стальной

Квадрат стальной

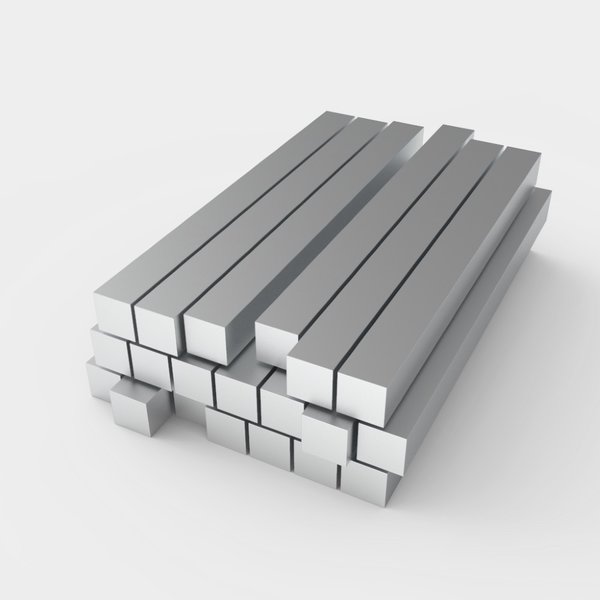

Представляет собой прут квадратного сечения длиной до 24 мм и сечением до 700 мм.  Существует несколько видов квадрата стального отличающиеся способом получения:

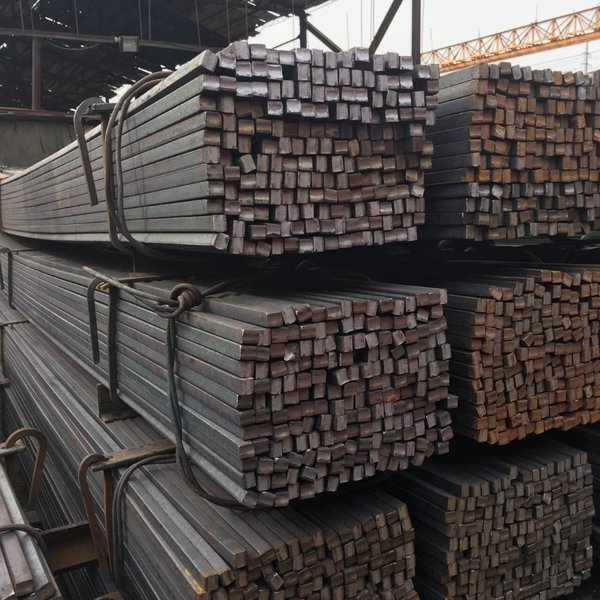

  1. Горячекатаный – наиболее востребованный вид данного профиля, сочетающий в себе простоту изготовления и возможность получения размеров в самом широком диапазоне (от 6 до 200 мм).
  2. Непрерывнолитой – наиболее доступный вид этого профиля, получаемый на машинах непрерывного литья, используется только, как заготовка для получения различных горячекатаных профилей;
  3. Кованный – наиболее прочный вид, но и один из самых дорогих.
  4. Калиброванный – наиболее точный по размерам вид профиля, получаемый методом холодного проката.

Стальной квадрат может быть изготовлен из стали различных марок:

  • углеродистых – Ст3, Ст20, Ст35; Ст45
  • низколегированных – Сталь 40Х, Сталь 40ХН;
  • высоколегированных – 08Х18Н10; 40ХН2МА; 38ХН3МА; 14Х17Н2 и др.
  • быстрорежущих – У7; У7А; У8А.

Преимущества квадрата стального

Данный профиль имеет следующие преимущества:

  • высокая технологичность – получить квадратный прокат или квадратную непрерывнолитую заготовку намного проще, чем круглую;
  • равнопрочность в перпендикулярных плоскостях;
  • универсальность.

Область использования квадрата стального

Стальной квадрат применяется:

  • как заготовка для получения других видов проката;
  • как заготовка для получения продукции машиностроения – валов, осей, втулок и т.д.;
  • как несущий элемент в строительстве каркасных сооружений, перекрытий, ограждений и т.д.

Классификация стального квадрата

Об основной классификации в зависимости от способа получения мы уже рассказали выше.  Кроме того имеются следующие классификации:

  1. По классам точности:
  • обычной точности (В1 – В5)
  • повышенной точности (Б1, Б2).
  1. По длине заготовки:
  • мерной длины (МД) – минимальная мерная длина 2 м.
  • мерной длины с немерным дополнительным отрезком (МД1);
  • кратная мерной длине (КД);
  • кратная мерной длины с немерным дополнительным отрезком (КД1);
  • немерной длины (НД);
  • в мотках (НМД).

Также встречаются еще несколько малоиспользуемых видов проката по длине.

Максимальная длина горячекатаной квадратной заготовки составляет 24 м

  1. По кривизне – от I по iV.

Применяемые стандарты для квадрата стального

В зависимости от способа получения квадрата он регламентируется следующими стандартами:

  • ГОСТ 2591-2006 – квадрат стальной горячекатаный
  • ГОСТ 380-2005т – ГОСТ 380-2005
  • ГОСТ 1133-71 – сталь кованая квадратная и круглая. Сортамент
  • ГОСТ 8559-75 – сталь калиброванная квадратная

Типоразмеры стального квадрата

В виду большого количества видов проката по способу изготовления, каждый из которых содержит большое количество типоразмеров, остановимся на типоразмерах для горячекатаного профиля, как наиболее часто используемого.

Сторона квадрата, мм

Площадь сечения, мм

Масса 1 п.м., кг

6

36

0,283

7

49

0,385

8

64

0,502

9

81

0,636

 10

100

0,785

11

121

0,950

12

144

1,130

13

169

1,327

14

196

1,539

15

225

1,766

16

256

2,010

17

289

2,269

18

324

2,543

19

361

2,834

20

400

3,140

21

441

3,462

22

484

3,799

23

529

4,153

24

576

4,522

25

625

4,906

26

676

5,307

27

729

5,723

28

784

6,154

29

841

6,602

30

900

7,065

32

1024

8,038

34

1156

9,075

35

1225

9,616

36

1296

10,174

38

1444

11,335

40

1600

12,560

42

1764

13,847

45

2025

15,896

46

2116

16,611

48

2304

18,086

50

2500

19,625

52

2704

21,226

55

3025

23,746

58

3364

26,407

60

3600

28,260

63

3969

31,157

65

4225

33,166

70

4900

38,465

75

5625

44,156

80

6400

50,240

85

7225

56,716

90

8100

63,585

93

8649

67,895

95

9025

70,846

100

10000

78,500

105

11025

86,546

110

12100

94,985

115

13225

103,816

120

14400

113,040

125

15625

122,656

130

16900

132,665

135

18225

143,066

140

19600

153,860

145

21025

165,046

150

22500

176,625

160

25600

200,960

170

28900

226,865

180

32400

254,340

190

36100

283,385

200

40000

314,000
